产品中心 贴片类分流器

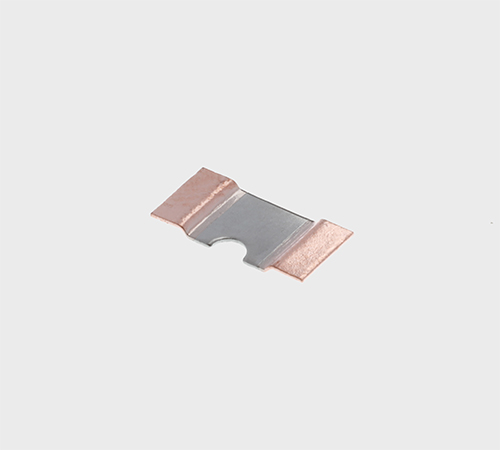

QE-2512 系列

产品特点




产品尺寸

QE-2512 Series(图1)





类型A(mm)B(mm)C(mm)D(mm)E(mm)H(mm)阻值(mΩ）精度
QE-2512-S/M/K/F6.35±0.23.05±0.21.15±0.23.0±0.20.5±0.20.28～1.50.2～５

１％


2%


５％

材料：     S -- CuMn7Sn        M -- Manganin        K -- Karma         F -- FeCrAl







电气特性


参数特征


测试项目

技术指标

测试方法
冷热冲击试验

△R≤±0.5%R

-55℃/175℃   30min,5Cycles
短时过载

△R≤±0.5%R

5PR,5s
耐焊接热

△R≤±0.5%R

260±2℃,10±1s
恒温高湿试验

△R≤±0.5%R

-55℃,RH93±3%,56d
振动试验

△R≤±0.5%R

10-200Hz,98m/s2,6H
耐久性

△R≤±0.5%R

70℃,PR,1000h
极限高温耐久试验

△R≤±0.5%R

175℃, 1000h




降负荷曲线



QE-2512,3920,5930(图2)



阻值与温度的变化曲线



                                          锰铜                                                                            卡马

QE-2512,3920,5930(图3)

QE-2512,3920,5930(图4)



应用





包装


卷带包装

QE5930-1000-A-02(图2)


型号
ABWEFP0P1P2∅D0T一卷数量
25123.56.8121.75
5.54
421.51.2
4000



塑料盘尺寸

QE5930-1000-A-02(图3)

塑料盘类型WMABD
7英寸适用于12宽载带12.3±1.0178±2.02.0±0.513.5±0.560±1.0
